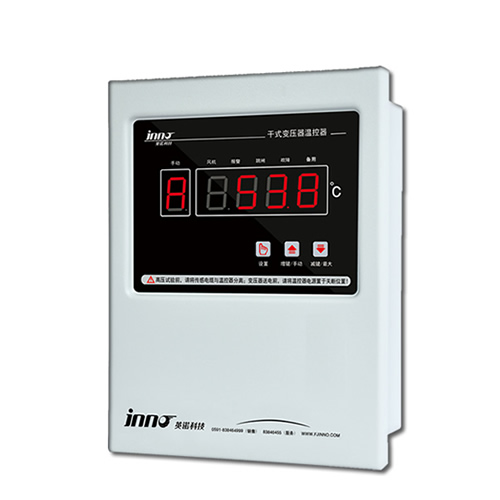

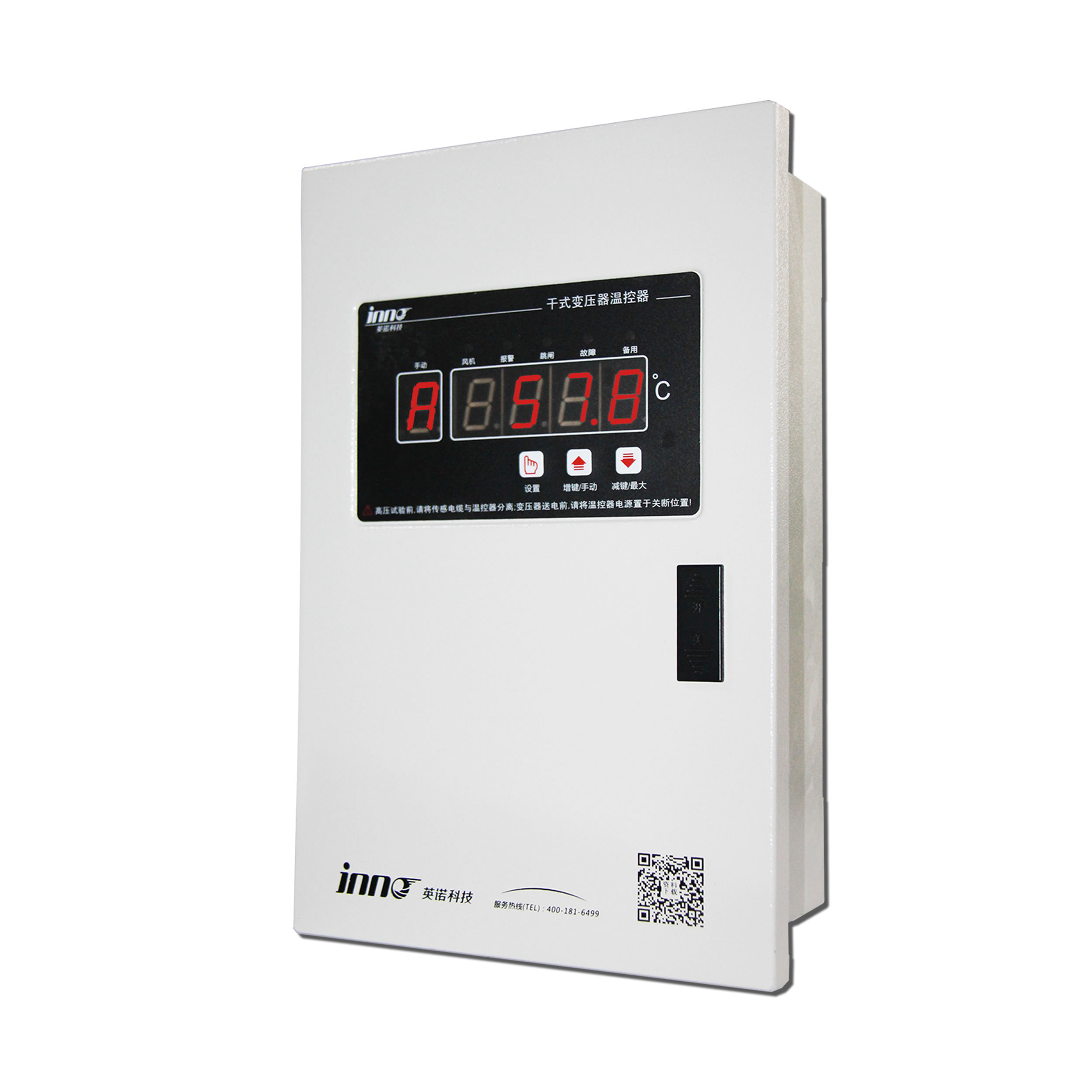

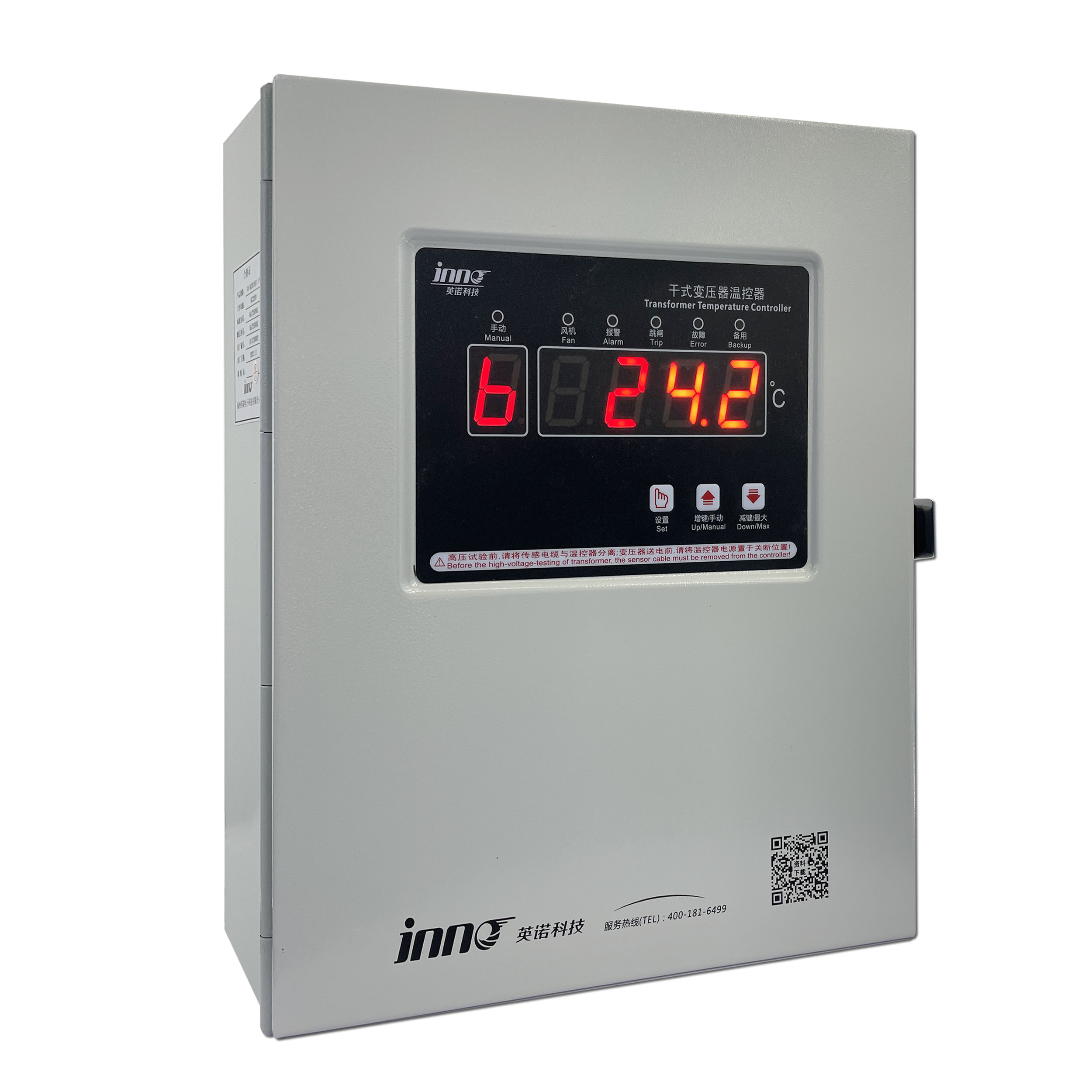

IB-S201 干式變壓器溫控器

簡要描述:

IB-S201D/E/F/G/I系列干式變壓器溫控器,IB-S201溫控器安裝產品型號介紹說明,IB-S201EF溫控器說明書,福建福州英諾科技提供IB-S201干變溫控器型號產品銷售,廠家直銷,價格合理,產品型號通用,安裝說明方便簡單,歡迎咨詢我們

詳細介紹


======規格參數=====

干式變壓器溫控器技術指標


環境溫度:-20℃~+55℃
環境濕度:< 95% (25℃)
工作電壓:AC 220V (+10%,-15%)
工作頻率:50Hz或60Hz(±2Hz)
測量范圍:-30.0℃~240.0℃
測量精度:±1%FS(溫控器0.5級,傳感器B級)
分辨率:0.1℃
風機輸出容量:9A/250VAC
控制輸出容量:5A/250VAC;5A/30VDC(阻性)
溫控器功耗:≤8W
生產標準:JB/T7631-2016《變壓器用電子溫控器》行業標準
通過認證標準:ISO9001:2016國際質量管理體系認證
通過試驗標準:IEC61000-4:1995 國際標準
通過技術標準:GB/T17626-2008《電磁兼容試驗和測量技術》標準



IB-S201干式變壓器溫控器型號選擇說明


型號功能
IB-S201D三相巡回顯示/最大值顯示;風機自動/手動啟停;超溫報警;超溫跳閘;故障報警;“黑匣子”功能; 風機定時激勵功能;模擬測試功能;數字補償功能;柜門開門報警功能。
IB-S201E常規功能同IB-S201D型,增加三路或四路獨立的4~20mA模擬電流輸出。
IB-S201F常規功能同IB-S201D型,增加RS485/232串行通訊功能。
IB-S201G常規功能同IB-S201D型,增加一路機房環境溫度測量與控制。
IB-S201I常規功能同IB-S201D型,增加一路變壓器鐵芯溫度測量與報警。



備注:


1、如:IB-S201F,S代表塑殼,F(xiàn)代表功能代號(通訊功能);


2、E、F、G、I為功能代碼,功能代碼可以組合,以下舉例說明: 溫控器型號:IB-S201EF,表示:溫控器為塑殼儀表,其功能包括:常規功能、4~20mA電流輸出功能(E)和通訊功能(F)。


3、若有其他特殊技術或功能要求,如以太網通訊、Profibus通訊、多通道溫度測量、光纖測溫等,均可與我們聯系。 福建福州英諾電子科技有限公司干式變壓器溫控儀品牌型號齊全, 溫控器接線圖及說明書原理簡單,廠家直銷、價格合理,歡迎詢價!


======安裝尺寸=====


開孔尺寸:153mm × 77mm
外觀尺寸:160mm × 80mm × 120mm

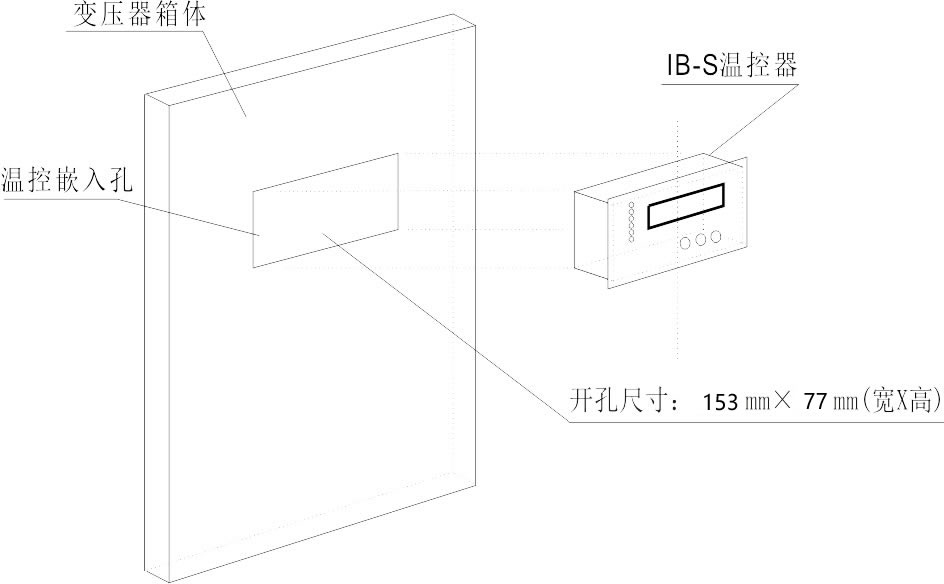

安裝示意圖


IB型號干式變壓器溫控器


步驟:

(1)在變壓器箱體上按儀表開孔尺寸開好儀表嵌入孔。 (2)將IB-S溫控器嵌入變壓器箱體上已開好的嵌入孔。

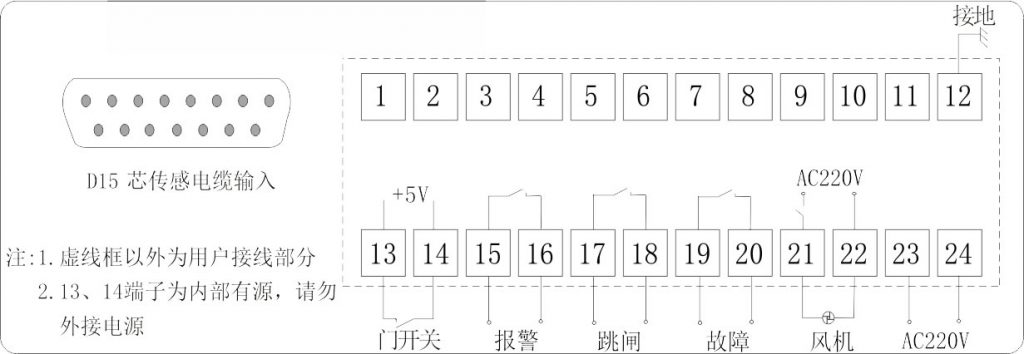

IB-S201D 溫控器端子接線圖(附加功能請來電咨詢)


IB-S201D端子接線圖


注:若此接線圖與IB-S201溫控器接線圖不一致時,以IB-S201溫控器上接線圖為準。

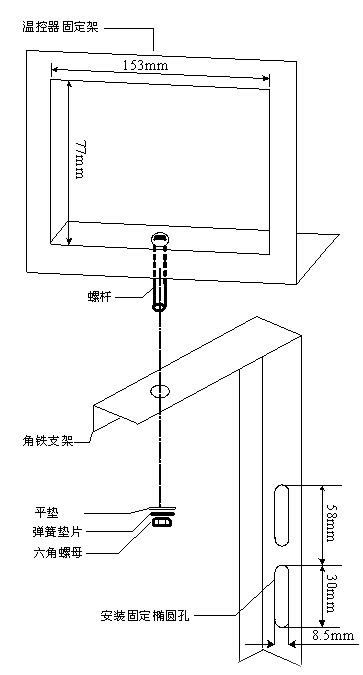

IB-S201溫控器安裝支架(根據現場情況選用)


IB-S201干式變壓器溫控器安裝支架
